Zařízení pro nepřetržitou dopravu sypkých materiálů pomocí dvou tlakových nádob

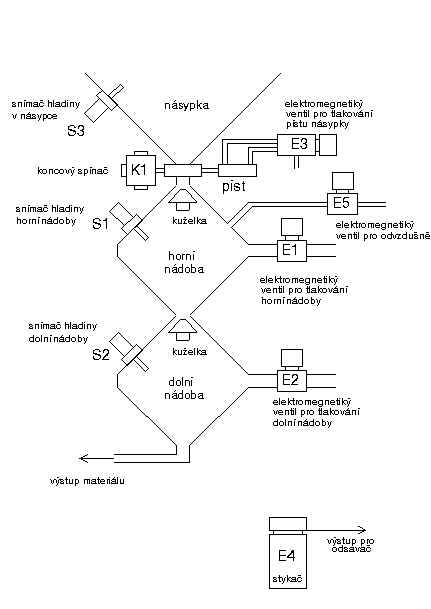

Popis zařízení :

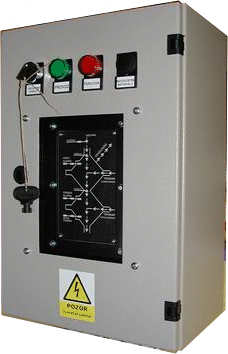

Dopravní systém je řešen dvěma zásobníky o objemu 10 l. Zapojení a ovládání zásobníků umožňuje kontinuální dopravu materiálu. Limitní stavy jsou snímány kapacitními snímači. Materiál je doplňován z horní násypky přes ovládací klapku. Zásobník 1 je opatřen odvzdušňovacím membránovým ventilem. Zásobníky 1 a 2 jsou zavírány pomocí pryžové kuželky těsnící do pryžového sedla. Kuželky zavírá tlakový vzduch vstupující do zásobníku 1 nebo 2 přes elektromagnetické ventily. Pracovní režim a jeho stav řídí a kontroluje procesorová jednotka. V systému je použitá univerzální řídící jednotka CDX2000 se speciálním programem “tlaková doprava” pro obsluhu zařízení. Program vyhodnocuje pomocí dvou kapacitních snímačů hladinu náplně v tlakových nádobách a dále koncovým spínačem stav zavírání násypky. Dále se programem ovládají elektromagnetické vzduchové ventily pro vlastní dopravu materiálu. Jako doplňková výbava je možno použít další snímač pro hlídání stavu násypky a výstup pro ovládání odsavače prachu. Další volitelná výbava (pro var. B) je přidání relé pro externí ovládání ventilů pomocí spínacího kontaktu, tato varianta je určená pro tryskání.

Technická specifikace :

Provozní napětí : 230V/50Hz

Příkon : 72 VA

Krytí : IP 65

Rozsah provozních teplot : +5°C až +40°C

Max povolená vlhkost prostředí : 80% rel.

Provozní doba : nepřetržitá

Provozní napětí vstupních obvodů : 12V DC

Provozní napětí výstupních obvodů : 24V AC

Jištění zařízení : tavnou pojistkou 1,25A

Bezpečnostní třída : I

Zařízení pro prostředí : normální ; AA5, BA4





Provozní tlak vzduchu : 0,4-0,5 MPa

Čistota vzduchu : doporučeno-olej do 0,5 mg/m³

Vlhkost vzduchu: doporučeno do 0,2 g/m³

Průřez přívodní hadice : 3/4”

Spotřeba vzduchu : 5 – 130 m³



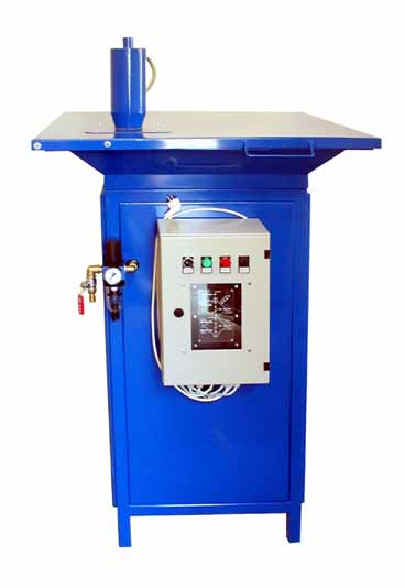

Obrázek zařízení pro nepřetržitou dopravu materiálu
