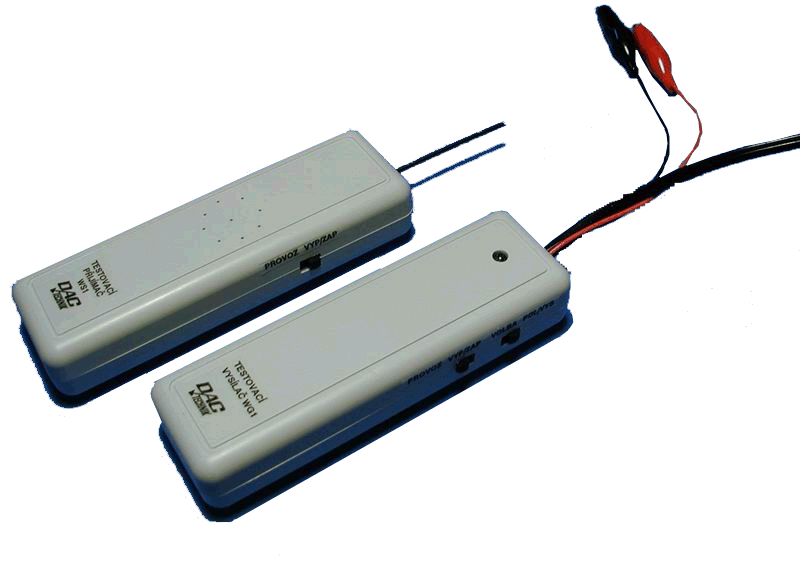

JJ-WG
 Zkušební souprava pro měření vedení



Jednoduché řešení při hledání vodičů a kovových předmětů.

Citlivý přijímač s akustickou signalizací lze využít i na obtížně přístupných místech.
Hlavní využití soupravy je v telekomunikacích, pro hledání a výběr párů tel. vodičů.

Technické údaje :

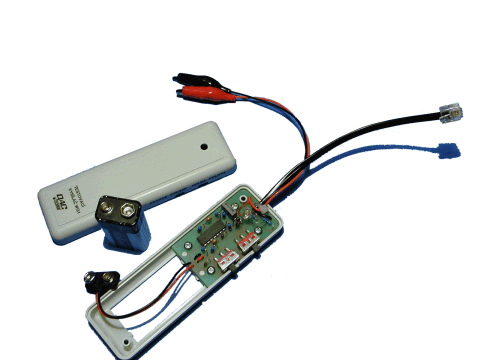

Generátor :

Napájení   baterie 9V
Odběr proudu  1,5 - 8 mA
Modulační frekv.  5 Hz
Vysílací frekvence 1500 Hz
Napětí linky  60V= trvale
Max. napětí linky  120V~       krátkodobě

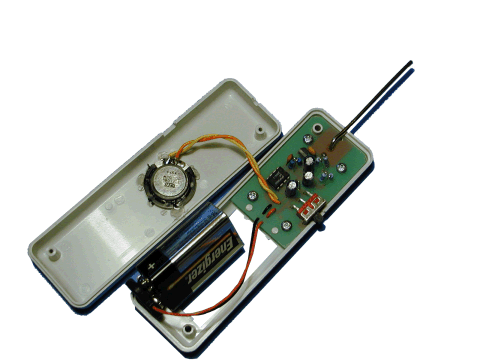

Přijímač :

Napájení   baterie 9V
Odběr proudu  6 - 60 mA
    podle výkonu

Měření polarity vedení :

S generátorem je možné měřit polaritu tel. vedení. Přepneme přepínač volba do polohy POL - polarita, připojíme generátor na tel. vedení ( krokosvorkami nebo přímo tel. zástrčkou ) a okamžitě kontrolujeme diodou LED polaritu vedení. Pokud se dioda nerozsvítí je vedení odpojeno.

Měření vedení - výběr párů :

Se soupravou je možné vyhledávat jednotlivé páry telefonních vedení v kabelech. Zapneme soupravu, generátor krokosvorkami nebo tel. zástrčkou galvanicky připojíme na hledané vedení a na druhé straně hrotem přijímače potom hledáme mezi vodiči hledaný pár.
Hrot přikládáme k jednotlivým párům v kabelu a kde je slyšet nejsilněji signál (kolísavý tón ), tak se jedná o hledaný pár.
Potom se můžeme ještě ujistit zda jde o ten správný pár tím, že pokud je to v daných podmínkách možné, vodiče odizolujeme a zkratujeme. Signál v přijímači by se měl úplně utlumit.
Se soupravou je také možné vyhledávat zkratované vedení tak, že přibližováním přijímače k místu zkratu se signál z reproduktoru utlumuje až v místě zkratu úplně ztichne.

Zvýšení citlivosti přijímače se dá dosáhnout uzemněním černé svorky generátoru, např. na kolík síťové zásuvky.

Hledání silových vodičů a kovových předmětů

Přístroj v blízkosti silových vedení střídavého proudu a v blízkosti kovových konstrukcí nemusí fungovat správně.
Zde je nutné situaci posoudit idividuálně podle bručení v reproduktoru přijímače.

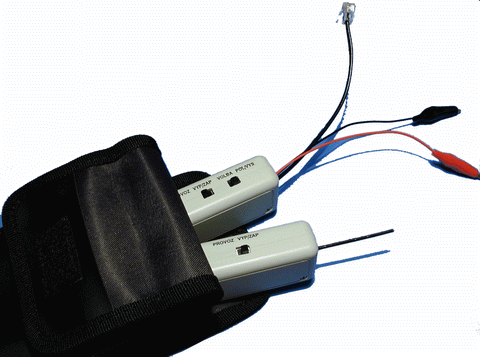

Soupravu je možné dodat v koženém ochraném pouzdru.

Cena : 1 750,- Kč bez DPH za soupravu
kožené pouzdro : 199,- Kč bez DPH

ceny platí do konce roku 2007 !
Dodávka : dle dohody, běžně 3 týdny od objednání

 přístroj je dodáván bez baterií !
 přístroj je možné zaslat českou poštou po uhrazení částky proforma fakturou

Za námět na vývoj soupravy děkuji firměJ+J DUBA TELEKONUNIKACE
