CDX2000

  Univerzální řídící jednotka, je programovatelná krabička na DIN lištu s displayem a klávesnicí umožňující dle programu řídit určité povely. Jednotka se skládá ze dvou plošných spojů (DPS) - základní deska s procesorem vst./výst. obvody a řídící deska s displayem, tlačítky. Desky jsou navzájem propojeny plochým kabelem. Programování procesoru je možné pomocí ICSP bez rozebírání jednotky přes externí kabel.

CDX2000
procesor :       PIC16F876-04/SP
klávesnice :    4 tlačítka - nahoru, dolu, Esc, OK
displej :           LCD 2 x 8 znaků, podsvícený
displej :           LED 1 x 7segm.
počet vstupů : 3 (5V=)
výstupy relé : 6 (230V~/8A)
rozhraní :        RS232 na objednávku

Popis :

   Univerzální řídící jednotka, je programátor určený k ovládání elektrických zařízení pomocí kontaktů relé umístěných uvnitř přístroje. K ovládání slouží čtyři tlačítka na čelním panelu. Pro zobrazování funkcí a parametrů slouží alfanumerický display 2 x 8 znaků s podsvícením a sedmisegmentový číslicový displej k indikaci stavu zařízení. Nastavování parametrů se provádí pomocí tzv. menu. Připojení vodičů je pomocí šroubovacích Wago svorek nebo pomocí rychlospojky - konektoru.

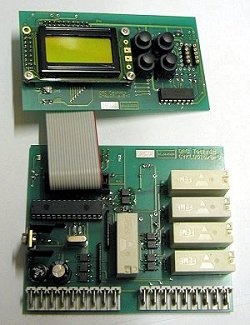

desky - CDX2000

Technické parametry :

  • napájecí napětí 9 - 12 VAC nebo VDC
  • frekvence sítě 50Hz/60Hz
  • odběr ze zdroje v klidu 20mA / provoz 160mA
  • rozsah pracovních teplot +10°C až +40°C
  • max. povolená vlhkost prostředí 80 %
  • provozní doba nepřetržitá
  • pracovní poloha libovolná
  • upevnění na DIN lištu (na objednávku i jinak)
  • max. průřez připoj. vodičů 2,5mm2
  • max. spínací napětí 250V~
  • max. spínaný proud 8A
  • krytí IP20
  • váha 200g
  • rozměry š : 105mm, v : 90mm, h : 57mm
  • Odolnost proti nárazu pád z max. výšky 0,5m
    •
